CWS 3G低壓組合波雷擊浪涌模擬器是為了模擬低壓浪涌脈沖干擾現象而專門設計的一款高端測試設備，適用于浪涌保護器件（如TVS管、TSPDs、SIDAC、浪涌抑制器等）的測試，亦可用于晶圓或封裝級的浪涌抗擾度測試。輸出電壓范圍從1 V至30 V可調，技術參數完全滿足IEC/EN 61000-4-5和GB/T 17626.5標準要求。CWS 3G設計基于第三代智能化控制平臺，具有系統集成度高、控制智能化、操作簡便、節省測試時間等優點。
特點：
> 5.7寸彩色觸摸屏前面板操作
> 符合IEC/EN61000-4-5和GB/T 17626.5標準
> 輸出電壓1 V至30 V, 0.1 V步進
> 標配源輸出阻抗2 Ω
> 內置浪涌電壓測量模塊，用戶可連接示波器觀察波形
> 儀器界面可實時顯示輸出峰值電壓、電流峰值大小
> 測試排程功能，操作簡單
> 以太網 、RJ45接口，用于PC遠程控制、打印測試報告

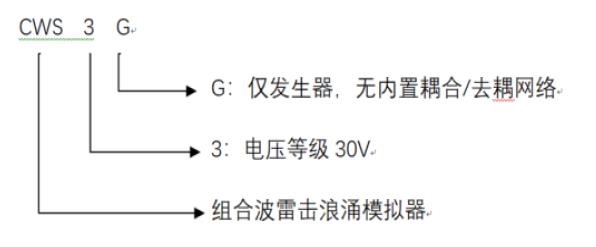

命名規則：
|
技術參數 |
|
|
測試電壓范圍 |
1 V ~ 30 V ±10% |
|
電壓波形 |
波前時間：1.2 μs ±30% 半峰值時間：50 μs ±20% |
|
測試電流范圍 |
0.5 A ~ 15 A ±10% |
|
電流波形 |
波前時間：8 μs±20% 半峰值時間：20 μs±20% |
|
源輸出阻抗 |
2 ohm |
|
輸出極性 |
正、負、正負交替 |
|
脈沖周期 |
1-9999 s |
|
實驗次數 |
1–9999次 |
|
觸發方式 |
自動、手動、外部觸發 |
|
實驗?zāi)Ｊ?/span> |
實驗參數進行排程設置 |
|
通用參數 |
|
|
顯示屏 |
5.7英寸TFT彩色觸摸屏 |
|
工作電壓范圍 |
AC 110 V/220 V，±10%，50/60 Hz（國內默認AC 220 V） |
|
保險絲 |
6 A |
|
最大功耗 |
200 W |
|
通訊方式 |
以太網、RJ45 |
|
儀器工作狀態指示 |
前面板LED指示、LCD顯示 |
|
失效檢測 |
失效時前面板LCD顯示、并中斷儀器工作 |
|
機箱尺寸 (寬*高*深) |
19英寸/4U （450 mm*192 mm*610 mm） |
|
儀器重量 |
17 kg |
|
溫度范圍 |
15 ℃ ~ 35 ℃ |
|
濕度范圍 |
45% ~ 75% |
|
氣壓范圍 |
86 kPa～106 kPa |
|
隨機附件 |
|
|
主機、測試線、電源線、保險絲、扁平接地線、檢測報告、說明書 |
|
|
選配測試功能和附件 |
|
|
外置耦合去耦網絡SPN系列 |
暫無低壓浪涌網絡，需定制 |
|
寬帶電流監測鉗 CM |
0220M 0.01V/A |
|
寬帶電流監測鉗 CM |
0103M 0.1V/A |
|
PC控制軟件CoreLab 支持Windows XP and Windows 7它使用方便、用戶界面美觀、直觀，各項操作功能及標準測試庫使用戶可以輕松完成自定義測試程序；測試設備并進行自動配置，幫助用戶靈活地生成測試報告。 |
|
