CDN 405T4用來評估非屏蔽對稱高速通信線雷擊浪涌耦合去耦網絡。可以用于測試100MBit/s 以太網，強大的去耦能力可以使輔助設備(AE)免受浪涌的影響，確保測試的重復性。最大浪涌電壓為6KV。此款CDN將滿足IEC/EN 61000 - 4 - 5：2017的標準升級。是按照IEC/EN 61000 - 4 - 5圖10非屏蔽對稱高速數據線標準來設計。退耦性能及傳輸速率穩定，體積小巧便于攜帶使用方便。
特點：
> 可以用于測試100 MBit/s速率
> 1對2線、2對4線非屏蔽對稱線 線對地
> 2線非屏蔽不對稱線 線對線
> 耦合波形1.2/50 ?s、8/20 μs
> 最大工作電流1A
> 接口規格為4mm 香蕉頭
> 可以兼容國外發生器輸出端口進行通信測試
> 根據試驗需求更換限流電阻、耦合器件和去耦器件
|
技術參數 |
|
|
項目 |
CDN 405T4 |
|
標準 |
IEC/EN 61000 -4 -5 |
|
耦合波形 |
1.2/50μs、8/20μs |
|
脈沖電壓 |
6 kV |
|
耦合模式 |
1對2線、2對4線非屏蔽對稱線 線對地 2線非屏蔽不對稱線 線對線 |
|
耦合器件 |
GDT90、TVS76、C10可選 |
|
去耦器件 |
GDT90、TVS76、TVS 200、C250可選 |
|
輸出阻抗 |
2個80Ω阻抗模塊（一對對稱線） 4個160Ω阻抗模塊（兩對對稱線） |
|
通信接口規格 |
4 mm香蕉頭 |
|
數據速率 |
100 MBit/s |
|
工作電壓 |
由耦合模塊、去耦模塊決定 |
|
工作電流 |
最大1A |
|
去耦電感 |
20 mH |
|
通用參數 |
|
|
重量 |
約10 kg |
|
尺寸 |
475 mm×235 mm×195 mm(長×寬×高) |
|
殼體材料 |
鋁材料 |
|
環境溫度 |
15 ℃ - 35 ℃ (操作條件) |
|
相對濕度 |
45% - 75% (操作條件) |
|
包裝箱 |
紙箱 |
|
隨機標配 |
|
|
測試線 |
測試線若干 |
|
限流模組 |
NR80 2個 NR160 4個 |
|
資料 |
原廠測試證書 |
|
說明書 |
|
|
選配器件 |
|
|
CDT-GDT90 |
耦合器件GDT90（90V DC） |
|
CDT-TVS76 |
耦合器件TVS76（76V DC） |
|
CDT-C10 |
耦合器件10uF電容（250V AC） |
|
DP-GDT90 |
去耦器件GDT90（90V DC） |
|
DP-TVS76 |
去耦器件TVS76（76V DC） |
|
DP-TVS200 |
去耦器件TVS200（200V DC） |
|
DP-C250 |
去耦器件250VAC電容 |
注：購買CDN網絡時必須要從選配器件中購買一個耦合器件和一個去耦器件，才可以使用CDN網絡。此外殘壓與去耦器件的類別有關，不同的去耦器件殘壓的波形與幅值不同。
選配器件示例：

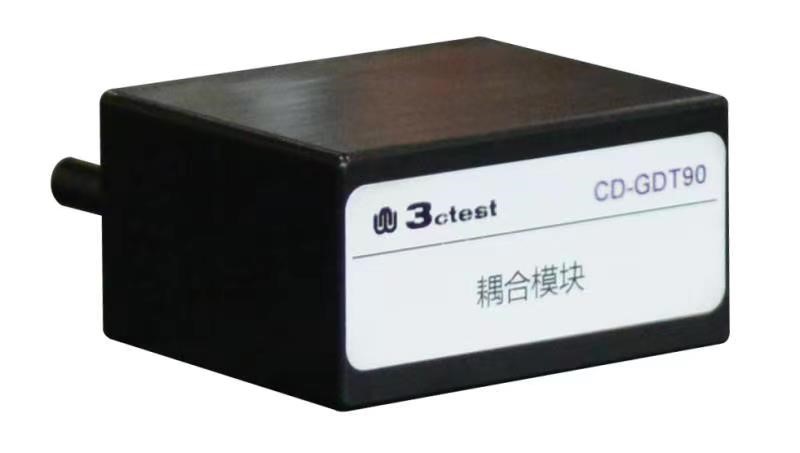

耦合器件CDT-GDT90

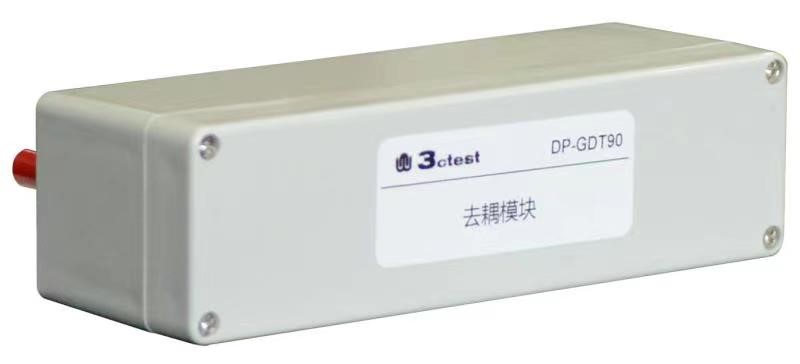

去耦器件DP-GDT90
