技術參數 |
|
|
接觸放電 |
200 V ~ 30,000 V（±5%） |
|
空氣放電 |
200 V ~ 30,000 V（±5%） |
|
電壓步進 |
100 V |
|
保持時間 |
大于 5 s |
|
充電電阻 |
51MΩ |
|
極性 |
正、負 |
|
RC模塊識別 |
自動識別并LCD顯示 |
|
溫濕度 |
內置溫濕度計，記錄和保護功能 |
|
脈沖重復頻率 |
單次/0.1/0.2/0.5/1/2/5/10/20 Hz |
|
觸發模式 |
手動&自動 |
|
脈沖計數 |
1~9999 |
|
接觸放電模式 |
150 pF / 330 ohm |
|
上升時間 |
0.8 ns ± 25% |
|
快速啟動測試程序 |
參數在線可調，簡單迅速，易于操作 |
|
評估程序 |
進行20 Hz接觸放電，對受試設備的測試點進行評估 |
|
標準測試程序 |
符合 IEC 61000-4-2:2008 |
|
通用參數 |
|
|
重量 |
約12.0 kg |
|
重量（靜電槍） |
約2.0 kg |
|
環境溫度 |
15 ℃ ~ 35 ℃（操作條件） |
|
相對濕度 |
30% ~ 60%（操作條件） |
|
氣壓范圍 |
86 kPa ~ 106 kPa |
|
工作電源 |
100 V ~ 240 V（±10%）; 50/60 Hz（大陸地區默認AC 220 V 50 HZ） |
|
標配附件 |
||
|

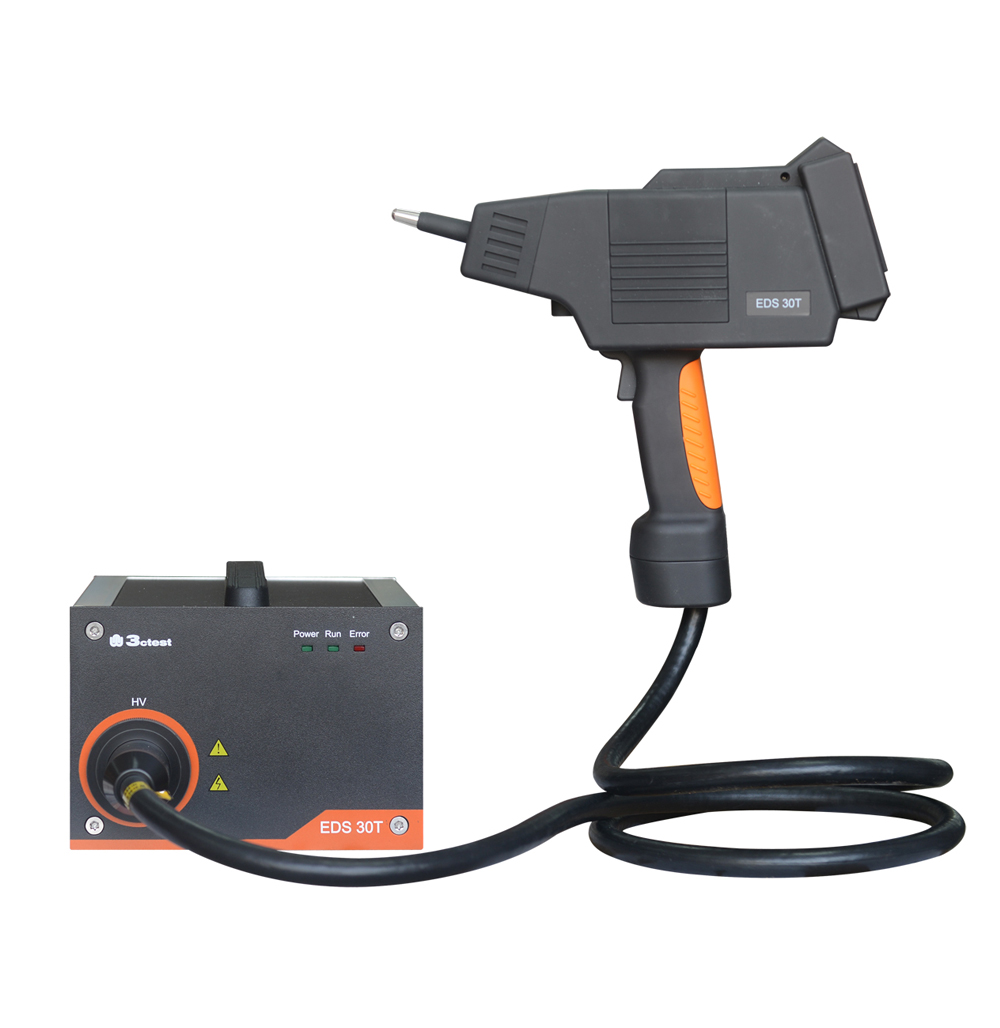

1、放電槍
|
放電槍與控制 一把 |
|
|
2、高壓發生器
|
程控高壓電源 一臺 |
|
|
3、阻容模塊EDS 20H-RC
|
150 pF / 330 Ω 放電模塊可更換 |
|
|
4、放電電極EDS 30T-CONT(330Ω)
|
接觸放電頭 |
|
|
5、放電電極EDS 20H-AIR
|
空氣放電頭 |
|
|
6、接地線 |
2 m 接地線 |
|
|
7、包裝箱 |
手提箱 |
|
|
8、資料 |
原廠測試校準證書和操作手冊 |
|
|
選配附件 |
||
|
1、RC阻容模塊
|
150 pF/2000 ohm (EDS) 330 pF/2000 ohm (EDS) 330 pF/330 ohm (EDS) 100 pF/1500 ohm (EDS) 150 pF/150 ohm (EDS) 500 pF/500 ohm (EDS) |
500 pF/5000 ohm (EDS) 200 pF/0 ohm (EDS) 500 pF/0 ohm (EDS) 500 pF/100 ohm (EDS) 可根據用戶需求定制放電模塊 |
|
2、30 mm放電電極 EDS 30T-AIR(30mm)
|
用于15 kV ~ 30 kV測試 |
|
|
3、電池模組EDS01
|
8*2600 mAh鎳氫充電電池，代替AC電源。接觸放電+30 kV，1 Hz，大約8 h。 尺寸140 mm*100 mm*35 mm。重量0.5 Kg |
|
|
4、電池充電器
|
用于電池盒充電 |
|
|
5、靜電放電試驗配置 ESDD
|
接地高壓電阻2 x 470 kohm |
|
|
垂直耦合板500x500x3 mm |
||
|
水平耦合板1600x800x2 mm |
||
|
參考接地板2700x1800x2 mm |
||
|
測試桌1600x800x800 mm，全實木；滿足IEC 61000-4-2要求 |
||
|
6、ESD校準裝置 EDS CALA
|
用于IEC/EN61000-4-2的波形校準，包括2 ohm 靶子/ 4 GHz，同軸電纜，使用說明書 |
|
|
7、衰減器JZ602
|
阻抗: 50 W 衰減: 20 db |
|
|
8、衰減器JZ603
|
阻抗: 50 W 衰減: 30 db |
|
