APS xx系列可作為電池供電模擬和直流電壓源使用。在實驗室測試時，APS xx系列可替換車輛蓄電池。Pulse 2b、Pulse 4、正弦波噪聲和其它復雜電壓變化模擬測試都可以由APS xx系列模擬器來實現。非常適合ISO 7637/16750傳導瞬態測試。APS xx系列擁有模擬符合國際標準和眾多汽車廠家標準要求的多種電池供電波形。作為強大的直流電源，在汽車瞬變脈沖測試中為被試設備供電，滿足42 V、24 V和12 V三種供電電壓類型。
APS xxD系列 四象限電源，輸出最大電壓80 V，正負極性最大輸出電壓之差不得大于100 V。滿足48V系統，輸出電流 0～30 A， 正弦信號輸出頻率最高300 kHz
|
通用參數 |
||||
|
輸出電壓 |
單極性輸出：0～60V |
|||
|
電壓精度 |
±0.2V |
|||
|
輸出電流 |
0～30A |
|||
|
模擬信號輸入 |
BNC |
|||
|
Sense信號輸入 |
BNC |
|||
|
源阻抗 |
10 mΩ ~ 200 mΩ/無內阻 |
|||
|
電壓補償精度 |
±0.1V |
|||
|
電壓補償最大值 |
4V |
|||
|
電壓偏移 |
＞90%，恢復時間＜10 μs |
|||
|
電壓波動 |
Ur＜0.2Vpp，最小頻率400Hz |
|||
|
升壓時間 |
＜3 μs |
|||
|
正弦信號輸出 |
頻率最高300kHz（取決于波形的Vpp和輸出電流） |
|||
|
外部信號輸入 |
0 ～10v（根據實際儀器配置，最高0 ～10v） |
|||
|
輸出 |
被試設備供電：大電流連接器 |
|||
|
串行接口 |
LAN以太網RJ45 |
|||
|
外部信號放大比例 |
1:10 |
|||
|
供電電壓 |
AC 220V，±10%，45-65Hz （AC 110V可選） |
|||
|
環境溫度 |
15 ～35 ℃ |
|||
|
相對濕度 |
35%～85%RH（無凝露） |
|||
|

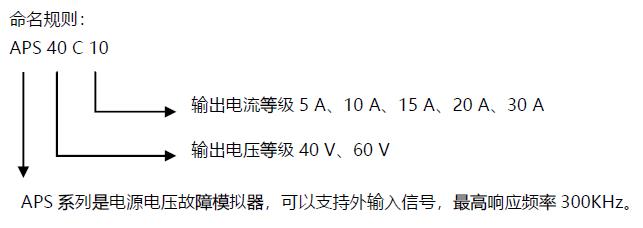

APS系列選型 |
||||
|
發生器及功放 |
高精度程控直流電源 |
參數 |
尺寸 |
|
|
40V電源系統 |
||||
|
APS 40C05 |
內置 |
DC 40V 5A max：15A持續500ms |
19英寸/4U |
|
|
APS 40C10 |
內置 |
DC 40V 10A max：15A 持續500ms |
19英寸/4U |
|
|
APS 40C15 |
內置 |
DC 40V 15A持續 |
19英寸/4U |
|
|
APS 40C20 |
DCP 40C20 |
DC 40V 20A max：30A 持續500ms |
19英寸/8U |
|
|
APS 40C30 |
DCP 40C30 |
DC 40V 30A max：33A 持續500ms |
19英寸/8U |
|
|
APS 40C30.1 |
DCP 40C30.1 |
DC 40V 30A max：60A 持續500ms |
19英寸/8U |
|
|
60V電源系統 |
||||
|
APS 60C10 |
DCP 60C10 |
DC 60V 10A max：20A 持續500ms |
19英寸/8U |
|
|
APS 60C20 |
DCP 60C20 |
DC 60V 20A max：30A持續500ms |
19英寸/8U |
|
|
APS 60C20.1 |
DCP 60C20.1 |
DC 60V 20A max：40A持續500ms |
19英寸/8U |
|
|
APS 60C30 |
DCP 60C30 |
DC 60V 30A max：36A持續500ms |
19英寸/8U |
|
|
APS 60C30.1 |
DCP 60C30.1 |
DC 60V 30A max：60A持續500ms |
19英寸/8U |
|
|
隨機標配 |
|
主機、測試線、電源線、保險絲、檢測報告、說明書 |
|
選 件 |
|
PC控制軟件AutoLab 計算機聯機控制軟件AUTO Lab 支持windows XP and Windows 7,它使用方便、用戶界面美觀、直觀，各項操作功能以及標準測試庫使用戶可以輕松完成自定義測試程序； 用戶可自定義任意波形（標準庫以外）； 它能夠自動/手動識別所連接的AUTO Lab測試設備并進行自動配置； 基于模板的報告功能可以幫助用戶靈活地生成測試報告。 |
