5.打印測試報告

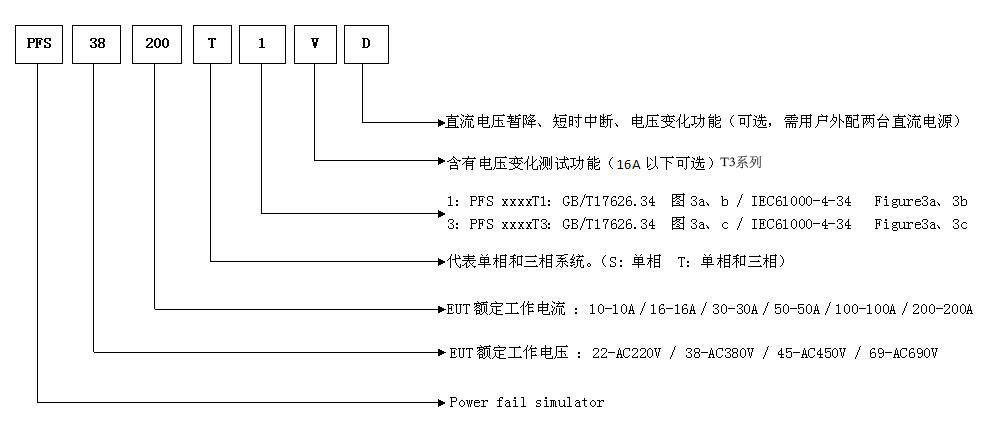

命名規則：
|
通用參數 |
|
|
顯示屏 |
5.7英寸TFT觸摸屏 |
|
工作電源范圍 |
110V或220V，±10%，50/60Hz |
|
保險絲 |
6A |
|
最大功耗 |
300W |
|
用戶存儲空間 |
無窮（PC） |
|
通訊方式 |
以太網LAN、RJ45 |
|
輔助接口 |
D-sub 25p |
|
外部觸發輸入 |
BNC,5V TTL |
|
CRO觸發輸出 |
BNC,5V TTL |
|
運行控制輸入 |
BNC,5V TTL |
|
外部同步輸入 |
45-65Hz,同名端與異名端之間20-500V 同名端、異名端與機殼0-500V |
|
警告燈輸出 |
0-220VAC 10A/0-48V DC 3A 電源取決于外接信號燈的種類 |
|
安全電路 |
安全回路開路時停止工作 |
|
失效檢測 |
失效時前面板LCD顯示，并中斷儀器工作 |
|
儀器工作狀態指示 |
前面板LED指示、LCD顯示 |
|
儀器接地連接方式 |
使用扁平接地線 |
|
EUT電源電壓注入 |
5芯工業插座 |
|
檢測輸出方式 |
標準1米同軸線 |
|
機箱尺寸 |
19英寸6U機箱或22U/35U機柜 |
|
儀器重量 |
約35Kg-500Kg |
|
溫度范圍 |
15–35℃ |
|
濕度范圍 |
45%–75% |
|
氣壓范圍 |
86kPa–106kPa |
|
符合IEC 61000 - 4 – 11 & IEC 61000-4-34 標準的電源失效測試 |
|
|
IEC/EN 61000-4-11，GB/T17626.11 & IEC 61000-4-34，GB/T17626.34單/三相交流含電壓暫降、短時中斷和電壓變化的電源故障模擬器技術參數 |
|
|
|
|
|
EUT最大持續電流 |
12A (PFSxx10xxx系列) 18A (PFSxx16xxx系列) 33A (PFSxx30xxx系列) 55A (PFSxx50xxx系列) 110A (PFSxx100xxx系列) 220A (PFSxx200xxx系列) |
|
耐沖擊電流 |
50A及以下產品：500A，50A以上產品：1000A |
|
保護 |
內置過流、短路、過壓、過熱、浪涌、群脈沖、靜電保護 Line in、Line out端口可選其他外置保護附件 |
|
EUT最大輸入電壓 |
單相250VAC±5%，50/60Hz±5%(300VDC可選) 三相： PFS38xxxx系列：420VAC，50/60Hz±5%(300VDC可選) PFS45xxxx系列：480VAC，50/60Hz±5%(300VDC可選) PFS69xxxx系列：720VAC，50/60Hz±5%(300VDC可選) |
|
EUT電流電壓測量 |
LCD顯示 |
|
中斷電平 |
0% |
|
電壓中斷方式 |
可選一相、兩相、三相進行電壓中斷 |
|
暫降電平 |
0%-100% |
|
電壓暫降方式 |
相線對中線電壓暫降 相線對相線電壓暫降
PFS xxxxT1：GB/T17626.34 圖3a、b / IEC61000-4-34 Figure3a、3b PFS xxxxT3：GB/T17626.34 圖3a、c / IEC61000-4-34 Figure3a、3c |
|
暫降、中斷持續時間 |
0.3-9999周期或5ms-9999ms (型號后綴含D的為1ms)
|
|
暫降、中斷間隔時間 |
5ms-9999ms |
|
暫降、中斷試驗時間 |
1s-9999s |
|
暫降、中斷上升、下降時間 |
75A及以下產品：1-5us(標準規定電阻校驗) 75A以上產品： 1-50us(標準規定電阻校驗) |
|
電壓變化電平 (16A及以下可選) |
0-100% |
|
電壓變化減少時間 (16A及以下可選) |
500ms-9999ms（50%-100%）或1-5us（100歐姆負載） 1000ms-9999ms（0%-100%）或1-5us（100歐姆負載） |
|
電壓變化增加時間 (16A及以下可選) |
500ms-9999ms（50%-100%） 1000ms-9999ms（0%-100%） |
|
電壓變化降低后持續時間 (16A及以下可選) |
10ms-99999ms |
|
同步 |
0°- 360°，1°步進設置或隨機方式 |
|
觸發方式 |
手動、自動、外部觸發輸入 |
|
發生器負載能力說明 |
|
|
發生器峰值沖擊能力說明 |
|
|
發生器額定電流 |
發生器耐電流沖擊能力 |
|
50A及以下電流 |
500A |
|
50.1A～100A電流 |
1000A |
|
100A以上電流 |
大于1000A |
|
額定電流16A及以下發生器符合IEC 61000-4-11負載能力說明 |
|
|
發生器額定電流 |
發生器負載電流能力 |
|
PFS 3810T1 PFS 3810T1V |
12A AC/DC 持續電流; 15A 持續5s; 25A持續3s; |
|
PFS 3816T1 PFS 3816T1V |
18A AC/DC 持續電流; 23A 持續5s; 40A持續3s; |
|
隨機標配 |
|
測試系統PFS，附件可擴充、電源電纜、EUT供電電纜、網線、出廠檢驗報告、說明書 |
